SDK架构介绍

Version 1.0

1. 模块介绍¶

简称	全称	职责
AEC	Acoustic Echo Cancellation	回声消除，抑制远程回声的算法
AED	Acoustic Event Detection	声学事件检测，用于在音讯码流中侦测特定的声音事件
AI	Audio Input Interface	audio input采集单元
AO	Audio Output Interface	音频输出
APC	Audio Process Chain	音频处理链路，包含降噪、均衡器和自动增益控制的算法组合
BF	beamforming	波束形成或空间滤波，用于传感器数组的定向信号处理技术传输或接收
CIPHER	Cipher	提供数据的加解密功能，包括 AES\RSA\SHA 加解密算法
DISP	Display Engine	DISP对VDEC/SCL 处理单元输出的图像做硬件拼图，并连同AO输出音频信号一起编码成HDMI/VGA/CVBS 输出信号的单元
FB	FrameBuffer	UI显示
GFX	Graphics Engine	Graphic Engine 提供对2D画图的基本硬件加速支持，降低CPU的负荷
HDMI	High Definition Multimedia Interface	HDMI/VGA标准输出
IPU	Intelligent Process Unit	智能处理器，模块实现了AI 模型的推演功能加速
IQSERVER	Image Quality tuning Server	图像质量调校服务，用来完成调校工具（IQ Tool）和开发板之间的数据通信，包括 ISP 参数设置，获取图像，上传/下载相关文件等功能
ISP	Image Signal Processing	实现 HDR，3D/2D 降噪，3A 算法，WDR 等相关功能
IVE	Intelligent Video Engine	提供图形智能识别算法中的基本算子支持
JPD	Jpeg Decoder	Jpeg解码器
RGN	Region	区域管理模块，对SCL数据进行遮挡或叠加
SCL	Scaler	缩放/裁剪/格式转换等功能
SED	Smart Encode	智能编码，主要提供智能编码通道的创建和销毁、开启和停止检测源图像、计算结果并关联到指定的编码通道等功能
SNR	Sensor	获取摄像头接口信息、调整分辨率和帧率等功能
SRC	Sample Rate Conversion	重采样，用于对音频流做采样频率转换
SSL	Sound Source Localization	声源定位，用于定位声音来源的方向
SYS	System	实现MI系统初始化、内存管理、各个模块之间数据流的管理
VDEC	Video Decoder	H264/H265 视频解码器
VDF	Video Detection Framework	整合各个视频算法识别库的中间件架构，包括MD/OD/VG
VDISP	Vitrual Display	软件拼图
VENC	Video Encoder	H264/H265/MotionJpeg编码器
VIF	VIDEO Input Interface	BT656/BT1120信号采集单元

2. 软件架构¶

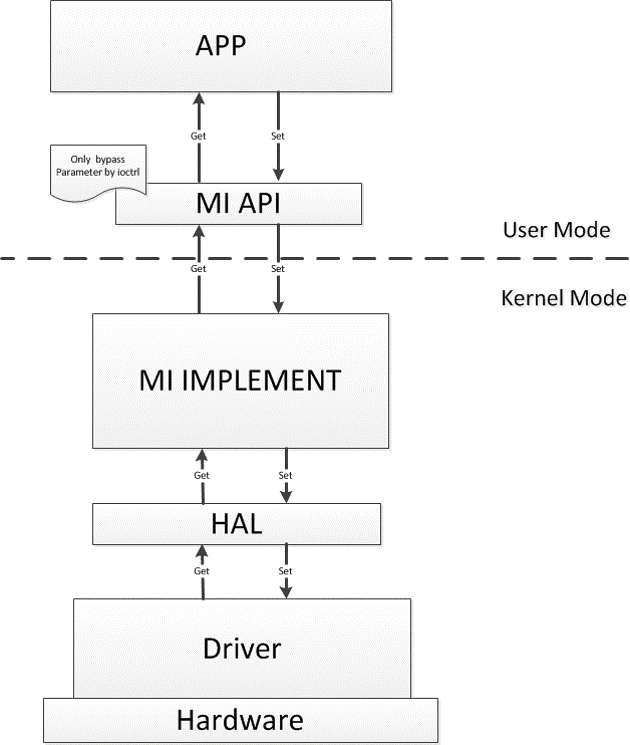

功能实现函数从上到下，分为MI API层，MI实现层，HAL硬件抽象层，Driver层和芯片硬件层。
MI IMPLEMENT和HAL层以ko形式给出，MI API以lib库的形式给出。
SDK功能代码在Kernel层实现，减少从kernel到User mode来回调度，提高逻辑函数实现的效率。
对上层用户提供MI API的User Mode接口，用户层APP直接调用MI接口，即可调用到对应的MI功能。

3. SDK目录结构¶

	模块名	功能
project	board	PCB板信息存放路径
	configs	预配置文件存放路径
	image	产生镜像文件的材料库和镜像文件存放处
	kbuild	kernel编译环境
	release	目标池，存放对外头文件，库文件和内核模块以及第三方库
	scripts	编译辅助功能脚本
	tools	通用工具
sdk	verify/feature	验证文件夹，存放模块单元测试和特性测试文件
sdk	verify/demo	整体功能测试demo

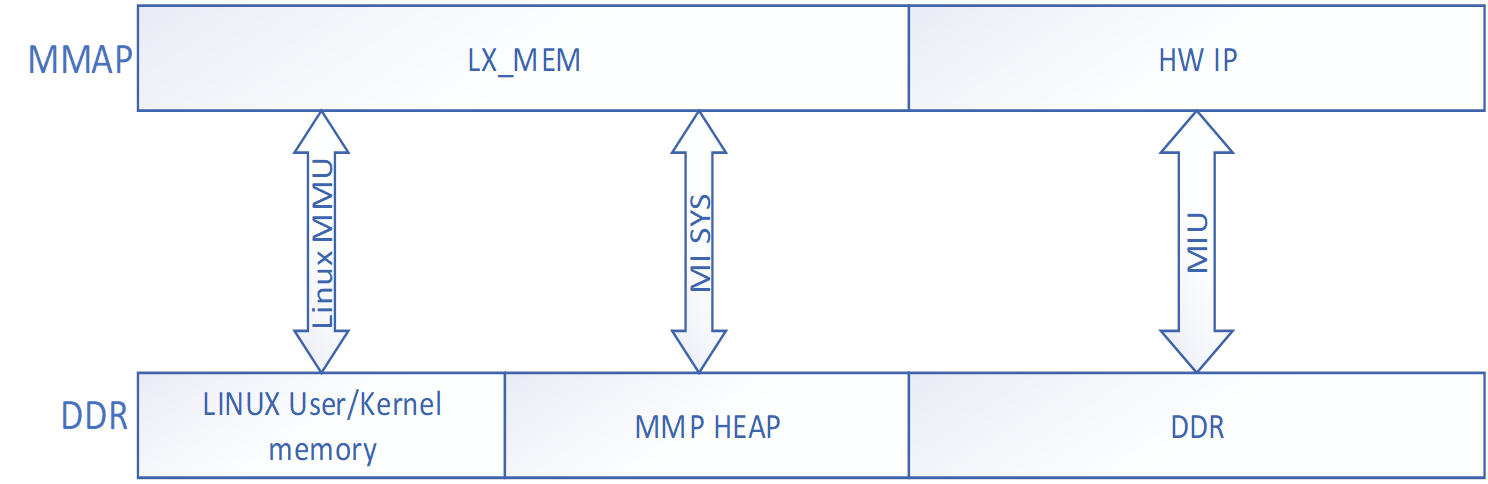

4. 内存管理¶

详细请参考Memory Layout。

4.1. 内存分配方式¶

通过mmap.ini预留的内存（已很少使用）
支持mma管理module内存，各个module从mma预留的size中分配

环境变量设置预留内存用量：

/ # cat /proc/cmdline
ubi.mtd=ubi0,2048 root=/dev/mtdblock8 rootfstype=squashfs ro init=/linuxrc LX_MEM=0x3ffe0000
mma_heap=mma_heap_name0,miu=0,sz=0x1F000000 mma_memblock_remove=1 cma=2M@0x23800000
mmap_reserved=fb,miu=0,sz=0x800000,max_start_off=0x3F000000,max_end_off=0x3F800000
mtdparts=nand0:768k@0x140000(IPL0),384k(IPL_CUST0),384k(IPL_CUST1),384k(UBOOT0),384k(UBOOT1),
256k(ENV),5m(KERNEL),5m(RECOVERY),6m(rootfs),384k(MISC),-(ubi0)

LX_MEM为mmap.ini剩余给LX部分的内存，所有DDR内存只有极少部分在mmap.ini预留，其它都分配给LX；环境变量中LX_MEM必须与/config/mmap.ini中E_LX_MEM_LEN内存保持一致，否则加载mi_sys.ko会报错。
mma_heap后的sz带的参数是预留给sdk使用的总内存；大小需要根据产品规格评估。
mmap_reserved=fb后面是预留的一块给logo显示用的内存，mmap_reserved后的sz带的参数是预留内存大小，等于/config/mmap.ini中E_LX_LOGO_RESERVED_FB_LEN大小，max_start_off等于/config/mmap.ini中E_LX_LOGO_RESERVED_FB_ADR，max_end_off等于E_LX_LOGO_RESERVED_FB_ADR + E_LX_LOGO_RESERVED_FB_LEN；这块内存在FB初始化后会自动释放归还给LX。
cma=2M@0x23800000是预留cma内存的大小和地址，2M为size，0x23800000为地址（带地址是为了防止被分配到高端内存，EMAC硬件不吃高端内存），注意这里的地址是带上偏移ARM_MIU0_BUS_BASE(0x20000000)的，也就是0x23800000的实际地址是0x3800000。

5. 基本概念¶

数据流

各个MI Module 可以看成是一个纯数据处理单元，数据流推送由MI SYS内部统一调度。输入数据流表示该数据单元的input数据，输出数据流表示该处理单元处理过的output数据。
控制流

APP 对各个MI Module 数据处理过程进行参数控制的过程，比如设置MI_VDEC解码参数，启动停止MI_VDEC 通道，设置MI_VDEC通道输出端口之分辨率及format等。

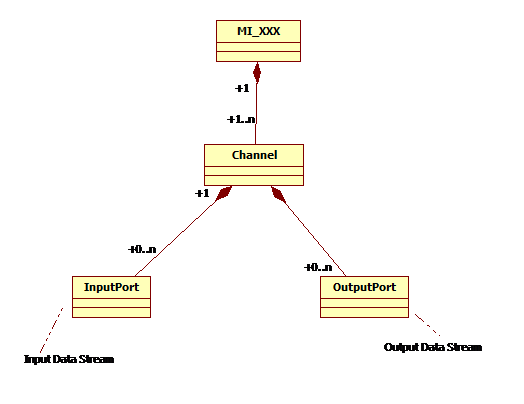

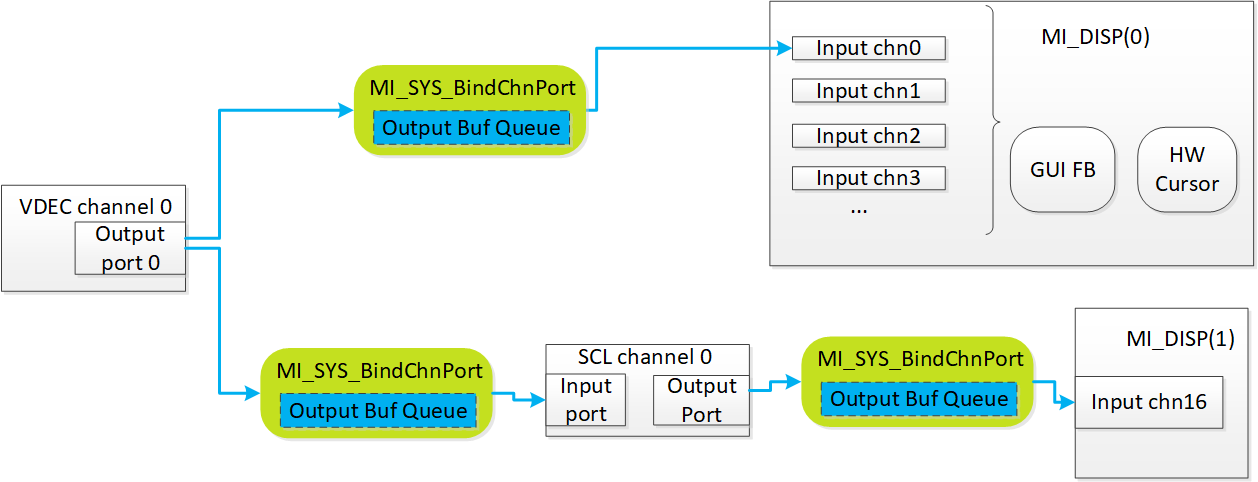

Channel（通道）
- 对于需要处理或者输出stream的MI模组，一个channel代表该MI 模组处理或者输出一路stream的分时复用的上下文（context）及相关控制流设定
- 对于可分时复用的模组，如MI_VDEC, MI_DIVP, MI_DISP，可支持多个channel
Port（端口）
- Port分为input port和output port。input port为channel输入数据流的位置，output port则是channel输出数据流的位置。
- 一个channel可以有多个input port及多个output port.

6. NVR & XVR架构¶

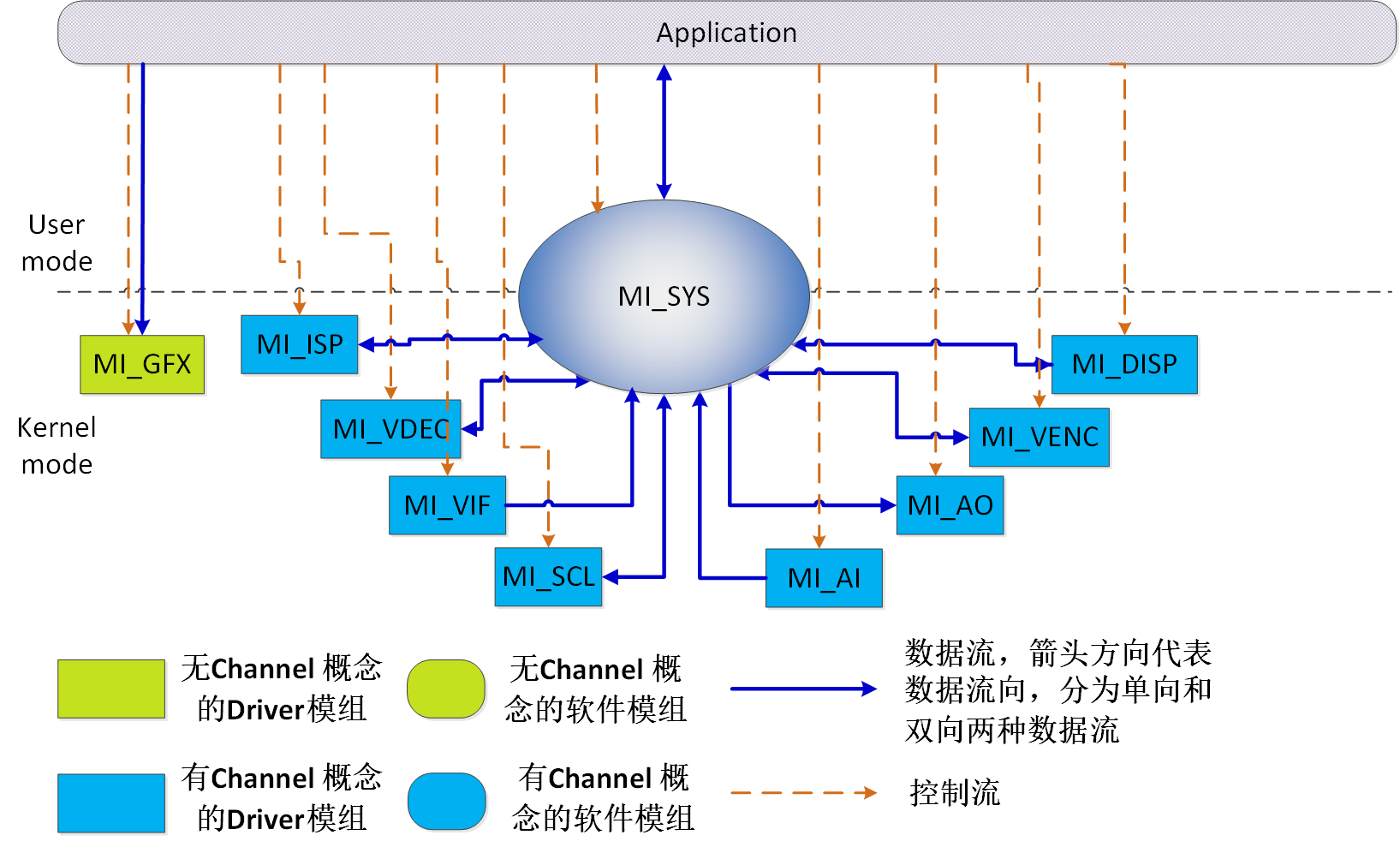

6.1. 软件架构¶

AI/AO/AO/GFX/HDMI都是相对独立的模块，不需要和其它模块串接。
NVR最重要的是解码显示流程，一般VDEC->DISP即可，某些流程还需要再串接一级SCL，即VDEC->SCL->DISP。

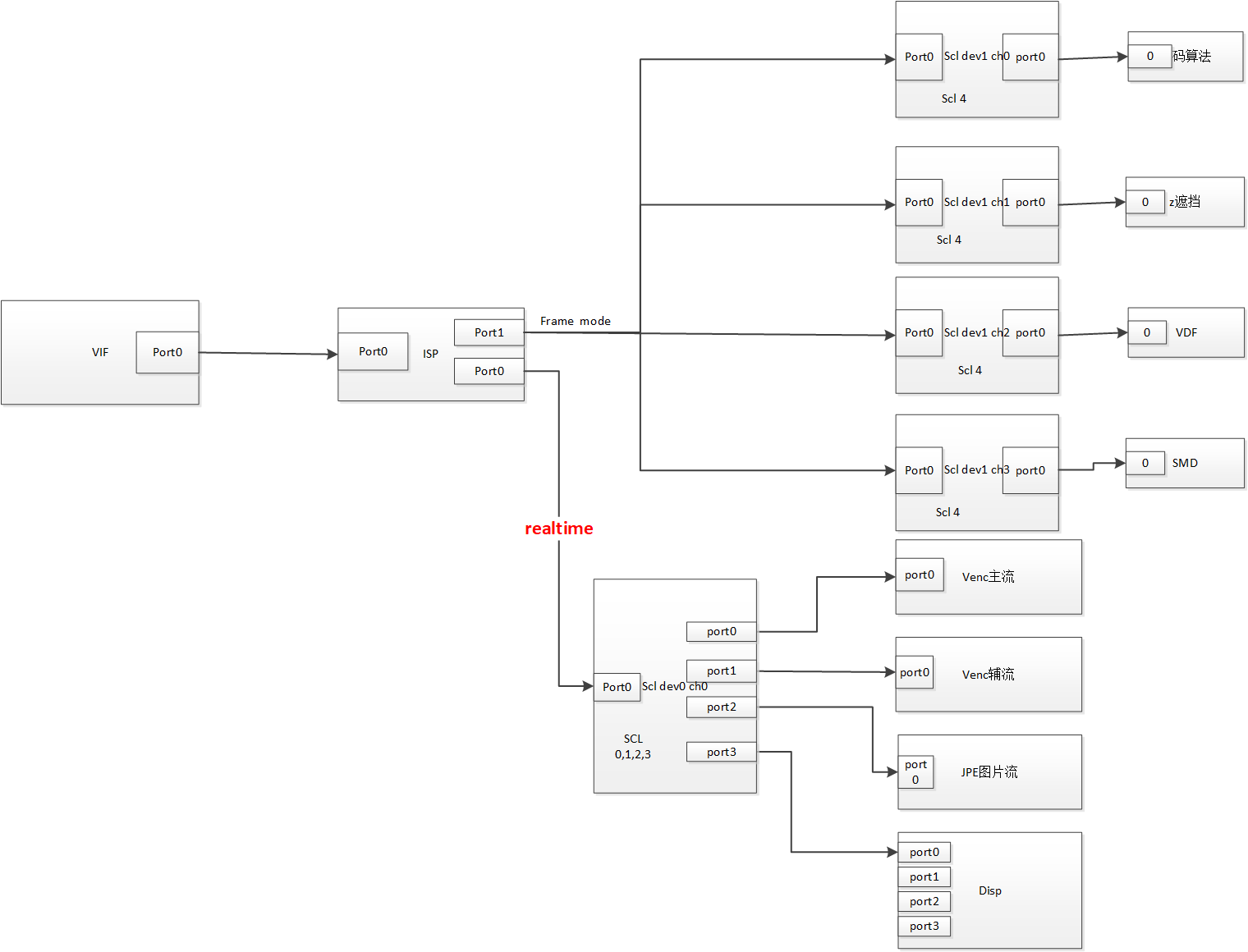

XVR主要包括回放流程（和NVR一致），预览流程（VIF->ISP->SCL->DISP）和存储流程（VIF->ISP->SCL->VENC）。

6.2. NVR常见数据流¶

6.2.1. 解码显示¶

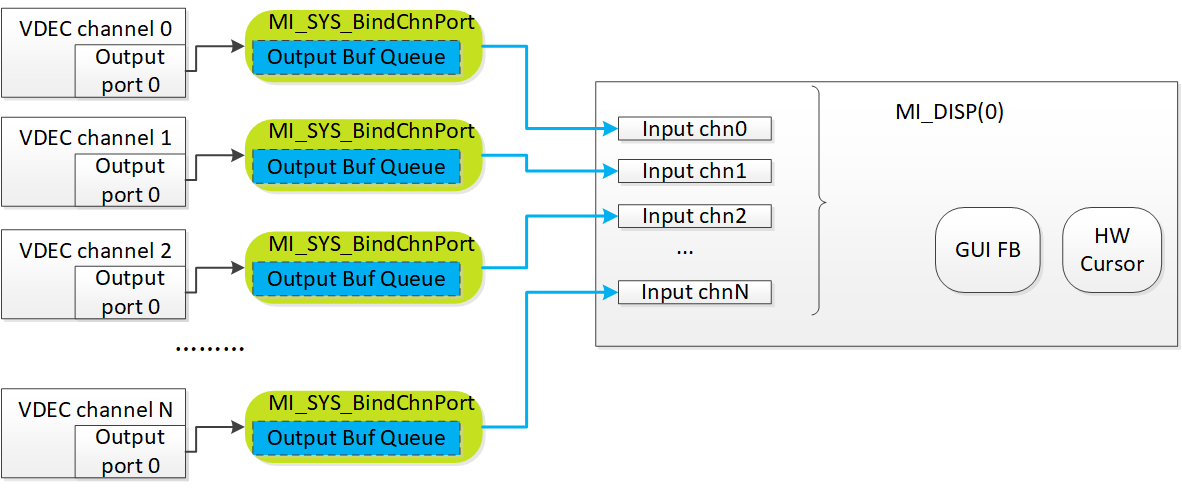

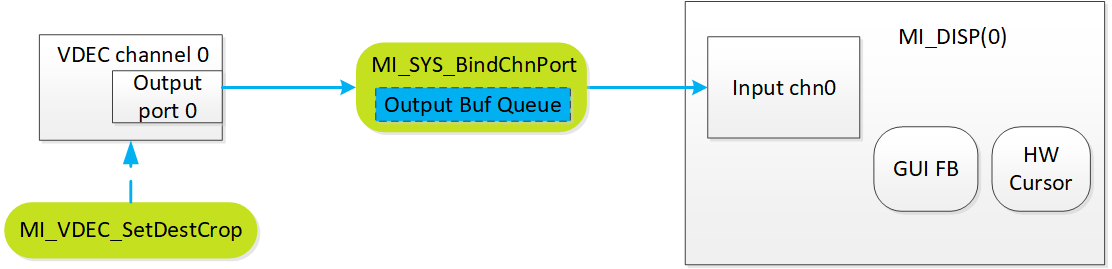

VDEC channel只有output，DISP channel只有input，一般解码显示只需要将VDEC chn绑定到DISP chn即可，port口都为0。

6.2.2. 抓图¶

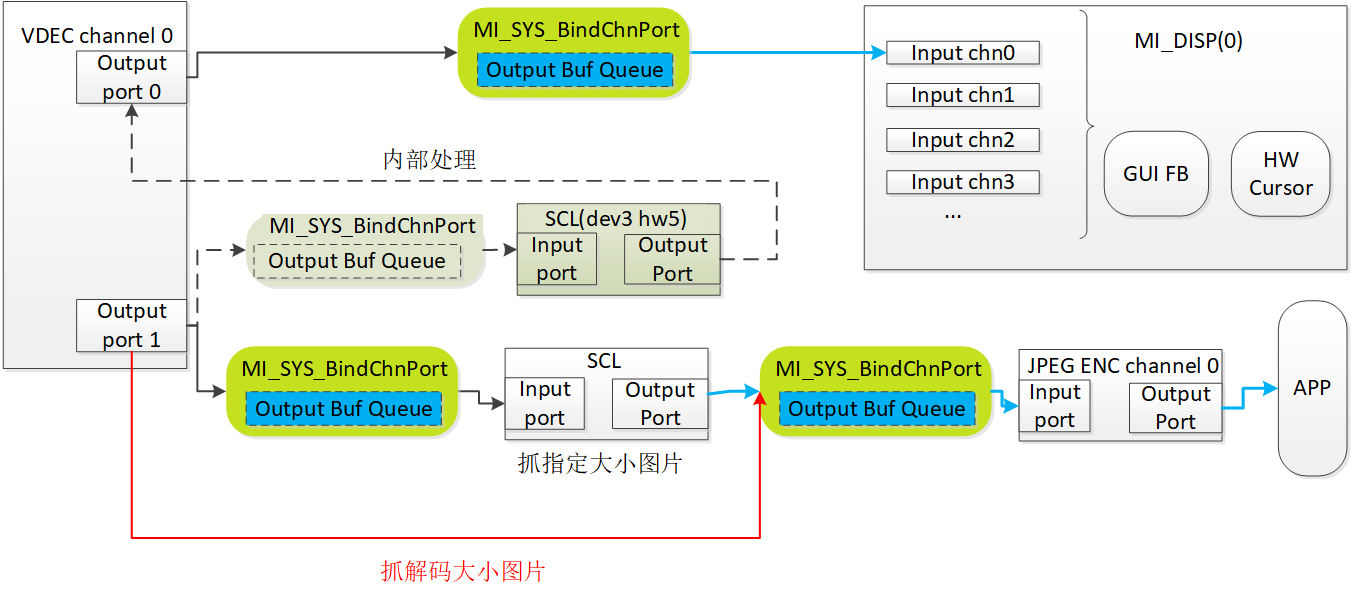

由于VDEC解码出来的图像往往是已经缩放到DISP显示的size，不能满足抓图的需求，所以内部做了处理。
默认会解码出原始size图像到port1，然后内部将port1（通过SCL dev3 hw5）缩小到DISP size到port0，port0再绑定DISP去显示。
port1的数据可以直接用于抓图，如果抓原始size图片可以直接port1绑定到VENC。
如果要抓指定size图片，可以将VDEC port1先绑定一个SCL（dev hw不限）做缩放，然后SCL绑定VENC编码成图片。
