spinandinfo编辑工具使用说明

1. 工具总体介绍¶

1. 工具用途

   a.  往spinandinfo.sni里添加新的spinand flash信息或修改flash信息

   b.  往spinorinfo.nri里添加新的spi nor flash信息或修改flash信息

   c.  编辑partinfo.pni分区信息

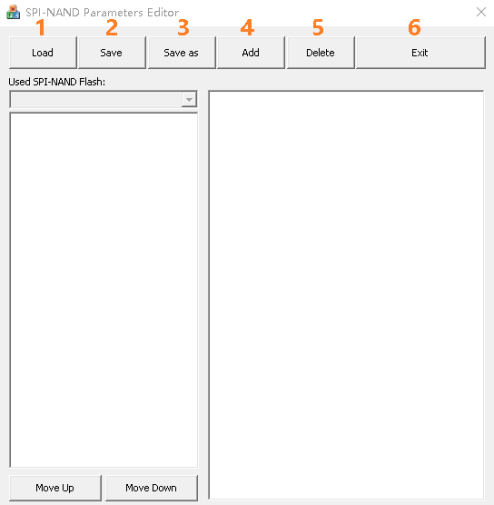

2. 界面说明



   图1-1

   1）加载SPINANDINFO.sni、SPINORINFO.nri 或 PARTINFO.pni文件

   2）保存编辑后的文件

   3）将编辑后的文件重命名保存或是保存到其他路径

   4）添加新的spinand、spinor flash信息或partinfo分区信息

   5）删除选中的spinand、spinor flash信息或partinfo分区信息

   6）退出工具

2. 编辑SPINANDINFO.sni¶

1. 加载SPINANDINFO.sni文件

   要添加新的spinand flash信息，首先得打开一个已存在的SPINANDINFO.sni文件

   步骤： load  -->  Binary SpiNandInfo Files(*.sni)，（此处根据不同选择可以打开.sni、nri或.pni文件）

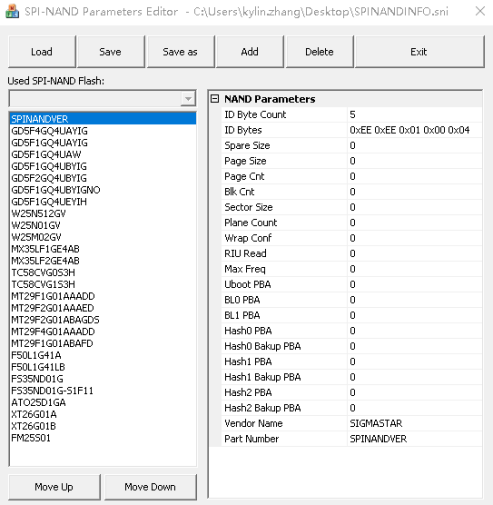

   打开文件界面如下：



   图2-1

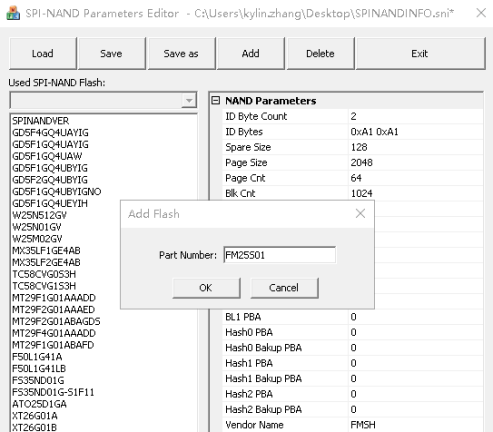

2. 添加一个新的spinand flash 信息

   步骤： add --> 输入flash的part number名字，然后确定。 partnumber一般填写flash的型号名字



   图2-2

3. 填写flash内容信息

   添加一颗flash之后，就会在左侧列表框中新增一颗flash型号，但是右侧列表中的数据都为0，这时需要参考flash的datasheet填写相关内容，以下选项为必须填写内容。

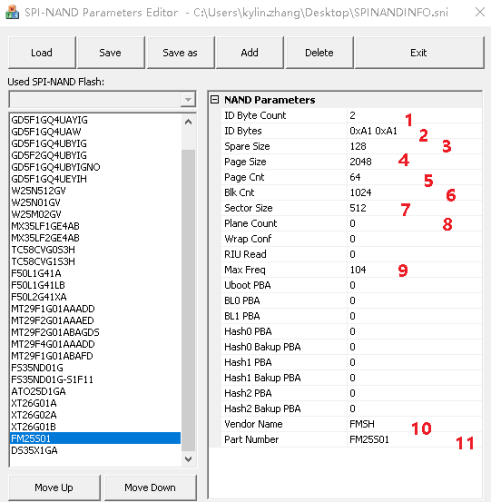

   图2-3

   1）flash ID的长度

   2）flash ID号

   3）flash oob区的大小

   4）flash 一个page的大小

   5）flash中一个block有几个page

   6）flash总共有几个block，flash的总大小=page size  *  page cnt  *  blk  cnt

   7）flash一个sector的大小

   8）flash由几个plane构成，此处要注意，如果是2plane的flash，此处没写读写会错误

   9）flash的最大速度频率

   10）flash厂商的名字缩写

   11）flash型号

   注意，在特殊情况下，有些平台需要根据SPINANDINFO.sni中的flash信息来确定从哪个位置加载IPL、IPL_CUST和UBOOT，要确认目前使用的平台是否存在这种特殊情况，最好是用flash编辑工具（SpiNandInfoEditor.exe）打开SPINANDINFO.sni文件，查看目前正在使用的flash下面几个栏位是否填值，如果是那在新添加flash信息时这几个栏位也要相应填上对应的值。

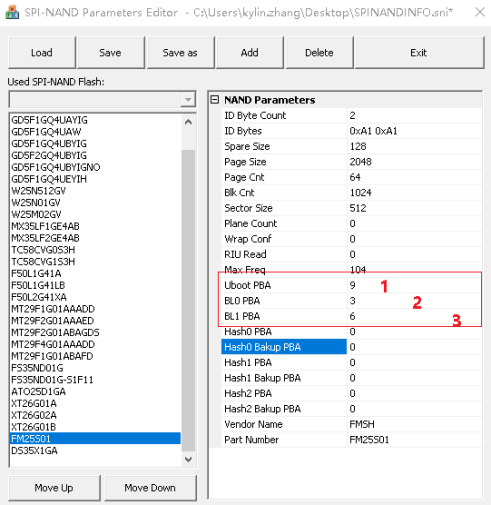

   图2-4

   1）UBOOT在flash中的位置，开始block号

   2）IPL在flash中的位置，开始block号

   3）IPL_CUST在flash中的位置，开始block号

4. 调整flash在SPINANDINFO.sni中的位置

   新添加了flash后，为了让某个厂商的flash信息能够存放在一起以方便查看，可以选中对应flash，然后点击按钮“Move Up”或“Move Down”调整flash的上下位置

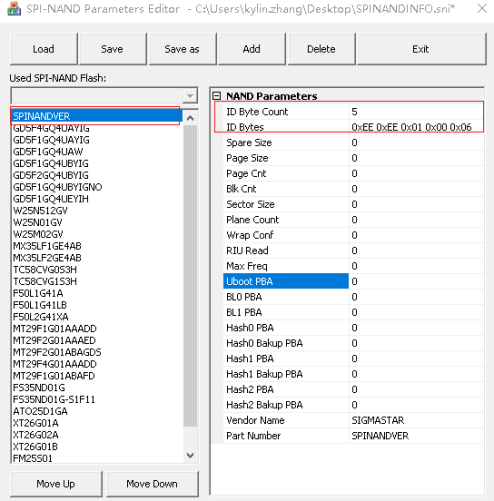

5. SPINANDINFO.sni的版本控制

   每个SPINANDINFO.sni的第一项用于版本控制，主要是为了区分SPINANDINFO.sni是哪个版本的，此项的ID长度固定为5,ID的前两个byte固定为0xEE，后三个byte是版本号，这些信息在flash tool中会被用到



   图2-5

6. 保存SPINANDINFO.sni文件

   新添加了flash信息或是修改了flash信息，一定要记得点击按钮“save”保存文件。

   ---

   3. 编辑SPINORINFO.nri信息¶

添加SpiNor信息和添加SpiNand 信息步骤基本相同，此处只介绍一些不同点

1. 加载SPINORINFO.nri文件

   要添加新的spinor flash信息，首先得打开一个已存在的SPINORINFO.nri文件

   步骤： load  -->  Binary SpiNorInfo Files(*.nri)，此处选择的后缀名和编辑spinand信息的不同

   打开文件界面如下：



   图3-1

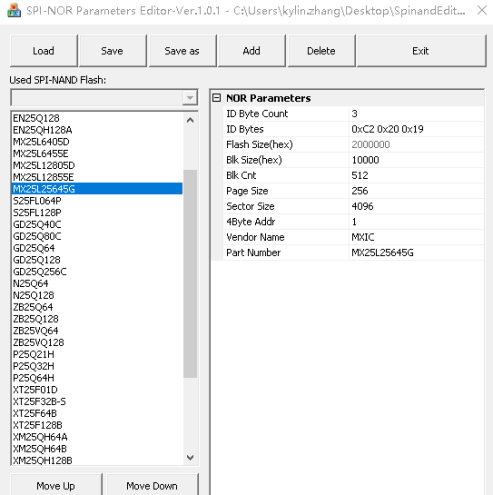

2. 填写flash信息

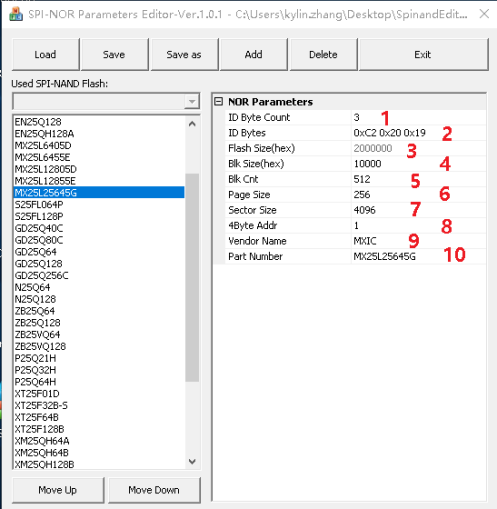

   图3-2

   1）flash ID的长度

   2）flash ID号

   3）flash 容量总大小，此处不需要填，会自动根据block size和block cnt计算

   4）flash 一个block的大小，需填16进制值，前面不加0x

   5）flash总共有几个block，flash的总大小=page size  *  page cnt  *  blk  cnt

   6）flash 一个page的大小

   7）flash一个sector的大小

   8）flash地址是否为4byte地址，只有flash容量大于16M的时候需要填1， 其他情况填0

   9）flash厂商的名字缩写

   10）flash型号

3. flash版本控制、保存等与添加spinand相同，此处不再介绍

4. 编辑PARTINFO.pni信息¶

1. PARTINFO.pni用途       PARTINFO.pni保存着分区信息，在uboot启动的时候，会根据PARTINFO.pni里的信息创建mtdparts环境变量，找到环境变量分区的位置，现在一般在升级的时候会在脚本中重新设置mtdparts环境变量，但是一般情况下还是希望PARTINFO.pni中保存的分区信息能够与自己实际的分区相同，以免有时候会导致一些奇怪错误

2. 加载PARTINFO.pni文件

   首先打开一个已存在的PARTINFO.pni文件

   步骤： load  -->  Binary PartitionInfo Files (*.pni) ,选择文件时注意后缀，



   图4-1

   打开文件界面如下：

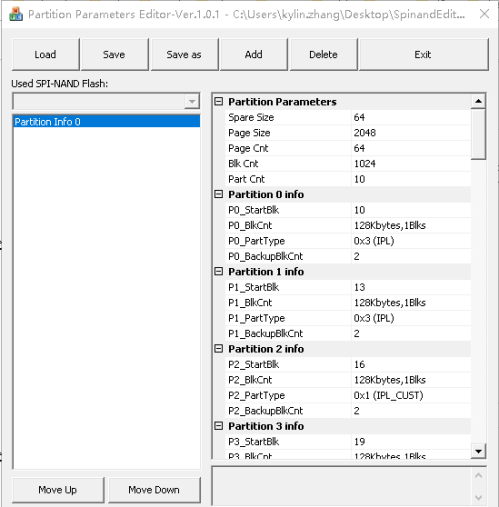

   图4-2

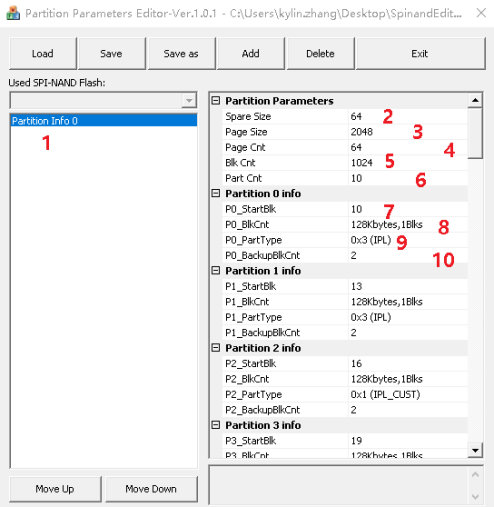

3. PARTINFO.pni 界面信息介绍



   图4-3

   1）打开的partinfo文件

   2、3、4、5）此四项是flash的相关信息，但此文件不涉及flash，所以按默认值即可

   6）分区的个数

   7）某个分区的开始位置block号

   8）分区的大小，以kbytes和block数表示大小

   9）分区类型

   10）备份分区数，一般用于防止出现坏块

4. 增加一个或多个分区

   要增加一个或多个分区，通过修改分区数来添加，如下图红框所示位置



   图4-4

   增加的分区会在原来最后一个分区的后面，此时要注意修改原来最后一个分区的类型，0xC000表示分区结束，现在这个标志往后移，则原来最后一个分区的类型变为unknow

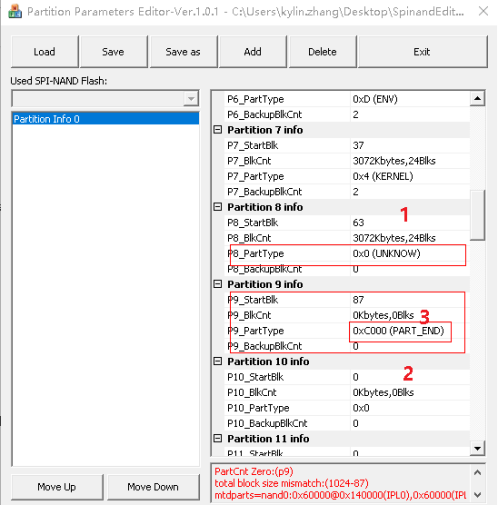

   图4-5

   1）原来最后一个分区，分区类型变为unknow

   2）新增加的分区，类型变为PART_END

   3）分区结束标志，类型码0xC000，PART_END

5. 减少一个或多个分区

   减少一个或多个分区也是通过修改分区数来实现，修改分区数后原来最后面的分区将被去掉

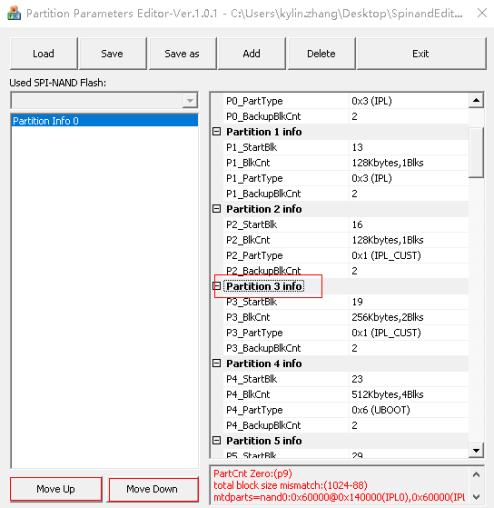

6. 移动分区的位置

   当增加了新的分区，想调整这个分区的位置，或是改变原来分区的位置，可以先选定要调整的分区，然后点击按钮“Move Up”或“Move Down”进行调整， 如下要调整"IPL_CUST"这个分区，先选中“Partition 3 Info”这个分区（IPL_CUST）,  然后点击按钮“Move Up”或“Move Down”进行调整



   图4-6

7. 插入，删除某个分区

   如果想要在某个分区前面插入一个分区，或是删除中间的一个分区，则在这个分区上点击右键，选中“insert part” 插入一个新的分区，或“delete part”删除这个分区。

   如在上图中的“IPL_CUST"分区前插入一个分区，则在”Partition 3 Info“上点击右键，选中”insert part“就会在“IPL_CUST"前插入一个新的分区，选中“delete part”则“IPL_CUST"这个分区会被删掉。

8. 修改分区信息

   修改分区的信息直接修改下图中红色框中的数值即可

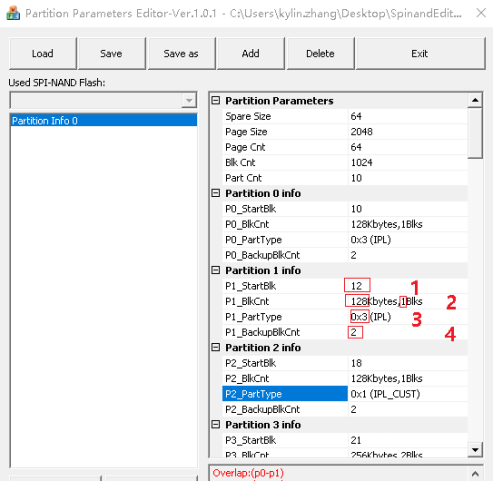

   图4-7

   1. 分区起始位置的block号，可直接修改

   2. 分区大小，以kbytes或block表示，如果是修改kbytes，则数值必须是block大小的整数倍，否则修改无效

   3. 分区的类型，可以从PARTTYPE.ini中查询，可直接修改

   4. 分区的备份block数，根据需要修改，如果不需要备份block，则填0

9. 自动计算最后一个分区的大小

   在最后一个分区的block cnt栏位输入-1按回车键，会自动的将剩下的空间计算出来作为最后一个分区的大小

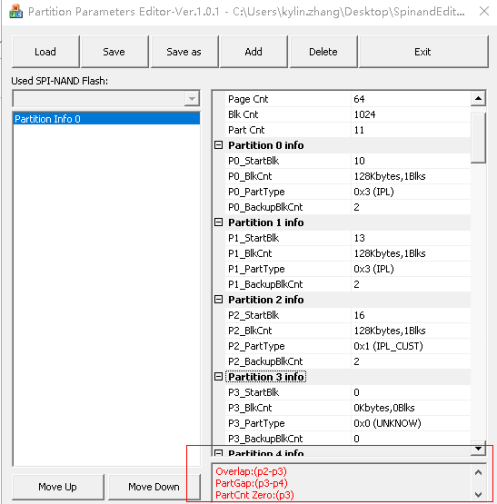

10. 编辑分区时的提示信息

    编辑分区时，如果有错误，会在底下的框中有红色字体提示



    Overlap:(p2-p3)    ：说明第二和第三个分区有重复覆盖
    PartGap:(p3-p4)   ：说明第三和第四个分区之间有间隔
    PartCnt Zero:(p3) ：说明第三个分区的数据都是0
    total block size mismatch:(1024-2074)  ：说明总的block大小和所有的分区的block大小加起来不匹配，一般通过自动算出最后一个分区的大小来解决

    根据分区信息生成的mtdparts：
    mtdparts=nand0:0x60000\@0x140000(IPL0),0x60000(IPL1),0x60000(IPL_CUST),0x0(UNKNOW),0x60000(IPL_CUST),0xc0000(UBOOT0),0xc0000(UBOOT1),0x60000(ENV),0x340000(KERNEL),0x340000(RECOVERY),-(UBI)

    分区信息：
    PartInfo:
    0x00140000-0x001a0000  :  "IPL0"
    0x001a0000-0x00200000  :  "IPL1"
    0x00200000-0x00260000  :  "IPL_CUST"
    0x00000000-0x00000000  :  "UNKNOW"
    0x00260000-0x002c0000  :  "IPL_CUST"
    0x002c0000-0x00380000  :  "UBOOT0"
    0x00380000-0x00440000  :  "UBOOT1"
    0x00440000-0x004a0000  :  "ENV"
    0x004a0000-0x007e0000  :  "KERNEL"
    0x007e0000-0x00b20000  :  "RECOVERY"
    0x00b20000-0x10340000  :  "UBI"

11. ”add“和”delete“按钮

    “add”按钮用来添加一个新的partition文档，“delete”按钮用来删除一个partition按钮，但是现在一般都是打开一个已经存在的文档来修改，所以这两个按钮基本上不会用到

12. “save”和“save as”按钮

    对partition文档进行修改后，一定要点击“save”或“save as”按钮保存文件，否则文件不会被修改

13. 与PARTINFO.pni一起工作的文件PARTTYPE.ini

    PARTTYPE.ini里面保存了分区类型的信息，PARTINFO.pni被加载时，如果同目录下PARTTYPE.ini存在，则PARTTYPE.ini也会被一起加载。

    主要用于显示分区的名字，不存在也不会出错，PARTTYPE.ini里面定义的分区类型为目前使用的类型，可以在里面自行添加分区类型。

    建议不做修改。
