audio配置说明
因621的引脚设计audio的大部分引脚会与其他功能相冲突，故需要在使用时对dts进行修正。
621对应padmux文件：arch/arm/boot/dts/infinity2m-ssc010a-s01a-padmux.dtsi
**arch/arm/boot/dts/infinity2m.dtsi**中的sound部分，我们需要关注的只有amp-gpio，digmic-padmux，i2s-padmux三个部分。

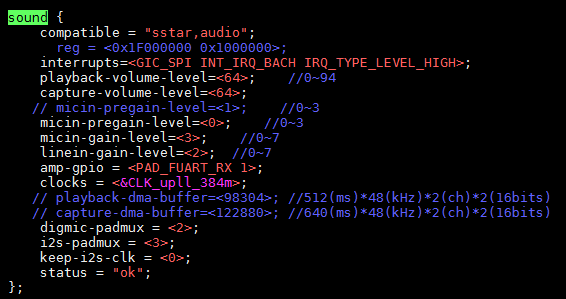

图1-1
Lineout：
lineout我们需要关注的只有amp-gpio项，指定了控制功放的引脚以及其有效的状态,如果使用其他引脚来设置请修改此配置项。
621公版：amp-gpio = \<PAD_FUART_RX 1>;
Dmic：
芯片共有4组引脚可以复用，对应infinity2m.dtsi中的digmic-padmux项。
| digmic-padmux | 引脚1 | 引脚2 | 引脚3 | 引脚4 |
|---|---|---|---|---|
| DMIC_D1 | PAD_TTL0 | PAD_HDMITX_SCL | PAD_GPIO4 | |
| DMIC_D0 | PAD_TTL1 | PAD_HDMITX_SDA | PAD_GPIO5 | PAD_UART1_RX |
| DMIC_CLK | PAD_TTL2 | PAD_HDMITX_HPD | PAD_GPIO6 | PAD_UART1_TX |
将选择使用的引脚填入相应的xxxpadmux.dtsi中，并修改**infinity2m.dtsi**中的digmic-padmux项为1-4.
Mode1：
\<PAD_TTL0 PINMUX_FOR_DMIC_MODE_1 MDRV_PUSE_DMIC_D1 >,
\<PAD_TTL1 PINMUX_FOR_DMIC_MODE_1 MDRV_PUSE_DMIC_D0 >,
\<PAD_TTL2 PINMUX_FOR_DMIC_MODE_1 MDRV_PUSE_DMIC_CLK >,
Mode2:
\<PAD_HDMITX_SCL PINMUX_FOR_DMIC_MODE_2 MDRV_PUSE_DMIC_D1 >,
\<PAD_HDMITX_SDA PINMUX_FOR_DMIC_MODE_2 MDRV_PUSE_DMIC_D0 >,
\<PAD_HDMITX_HPD PINMUX_FOR_DMIC_MODE_2 MDRV_PUSE_DMIC_CLK >,
Mode3:
\<PAD_GPIO4 PINMUX_FOR_DMIC_MODE_3 MDRV_PUSE_DMIC_D1 >,
\<PAD_GPIO4 PINMUX_FOR_DMIC_MODE_3 MDRV_PUSE_DMIC_D0 >,
\<PAD_GPIO4 PINMUX_FOR_DMIC_MODE_3 MDRV_PUSE_DMIC_CLK >,
Mode4:
\<PAD_UART1_RX PINMUX_FOR_DMIC_MODE_4 MDRV_PUSE_DMIC_D0 >,
\<PAD_UART1_TX PINMUX_FOR_DMIC_MODE_4 MDRV_PUSE_DMIC_CLK >,
621公版使用Mode1
I2S：
| i2s-padmux | 引脚1 | 引脚2 | 引脚3 |
|---|---|---|---|
| I2S_WCK | PAD_GPIO0 | PAD_TTL12 | PAD_SD_D0 |
| I2S_BCK | PAD_GPIO1 | PAD_TTL13 | PAD_SD_CLK |
| I2S_SDI | PAD_GPIO2 | PAD_TTL14 | PAD_SD_CMD |
| I2S_SDO | PAD_GPIO3 | PAD_TTL15 | PAD_SD_D3 |
同样将选择的引脚填入相应的xxxpadmux.dtsi中，并修改**infinity2m.dtsi**中的i2s-padmux项为1-3.
Mode1：
\<PAD_GPIO0 PINMUX_FOR_I2S_MODE_1 MDRV_PUSE_I2S_WCK >,
\<PAD_GPIO1 PINMUX_FOR_I2S_MODE_1 MDRV_PUSE_I2S_BCK >,
\<PAD_GPIO2 PINMUX_FOR_I2S_MODE_1 MDRV_PUSE_I2S_SDI >,
\<PAD_GPIO3 PINMUX_FOR_I2S_MODE_1 MDRV_PUSE_I2S_SDO >,
Mode2：
\<PAD_TTL12 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_WCK >,
\<PAD_TTL13 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_BCK >,
\<PAD_TTL14 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_SDI >,
\<PAD_TTL15 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_SDO >,
Mode3：
\<PAD_SD_D0 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_WCK >,
\<PAD_SD_CLK PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_BCK >,
\<PAD_SD_CMD PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_SDI >,
\<PAD_SD_D3 PINMUX_FOR_I2S_MODE_2 MDRV_PUSE_I2S_SDO >.
