PQ tool操作说明

1. PQ tool连接操作步骤¶

双击PQ tool功能界面

图1-1 PQ tool 图标
关闭串口打印

因为工具需要连接串口进行通讯，连接工具前需要把平台的串口打印信息关闭并断开连接。

例如：621Q系列需要在串口打印窗口中输入：11111，即可以停止串口打印信息。
Chip select

根据拿到的芯片和板子型号，在下拉列表中选择合适芯片类型。

621Q选择SsInfinity Series。

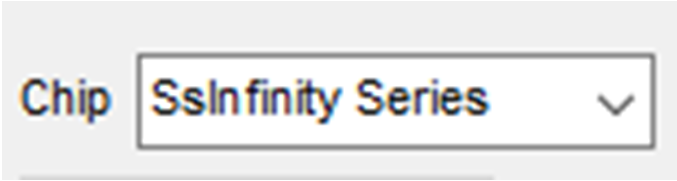

图1-2 芯片类型选项
工具配置

图1-3 配置与连接

按照图中标识1选择好chip series，然后单击标识2，连接成功会变为绿色图标。若提示错误，请确保平台串口打印信息有正常关闭和断开连接，然后再重新点击连接。
读取register值
1. 先切换到对应的band。
2. 点选任意子band。
3. 在方框中输入0x101e，按下回车键。
4. 单击Read Bank。
5. 查看右边的寄存器数值，如若全零或者全ff均表示工具未正确连接好。
6. 参考值如图1-5所示。

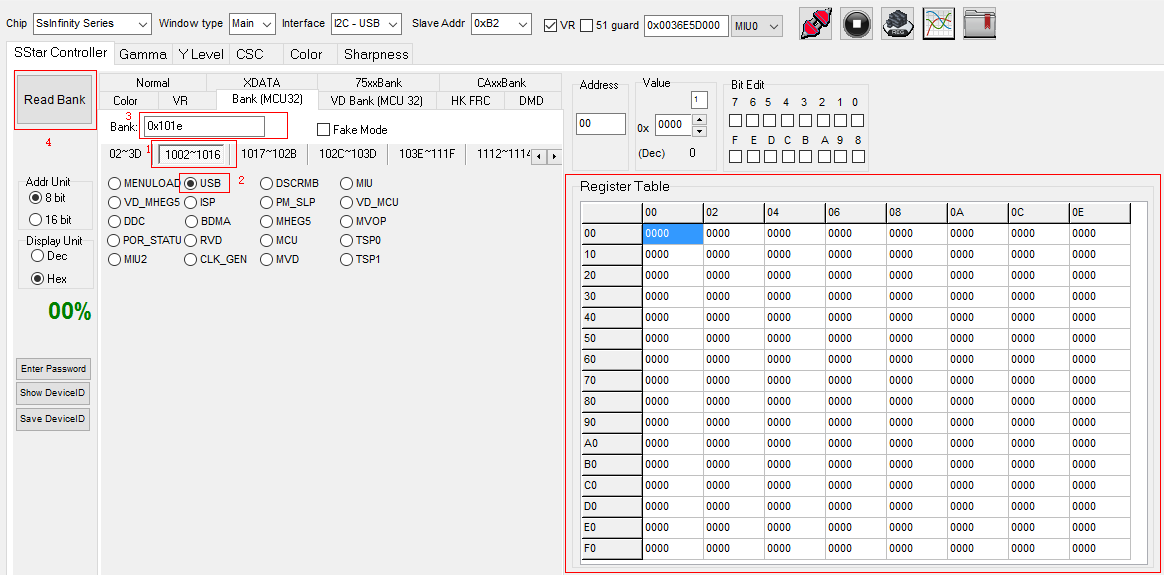

图1-4 读取register

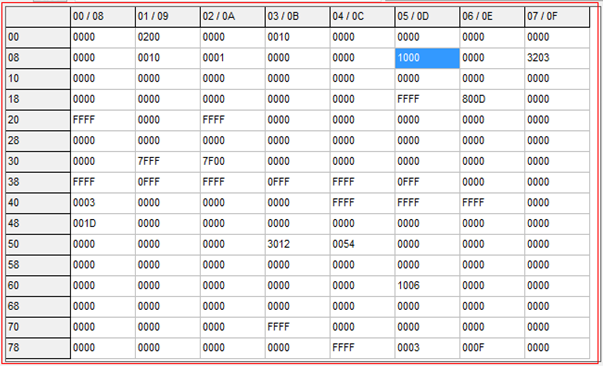

图1-5 Bank界面

2. 模块功能使用方法¶

2.1. Gamma¶

切换到gamma子页。
勾选Main-Window Enable。
可以设置单独调节RGB任一曲线或者All三条曲线同时调整。
切换到write子项
单击右边的Write按键写入调试好的gamma曲线到板子端，可以直接在平台屏幕上看到效果。
切换到Read子项，同样在右边的Read按键可以查看当前平台端的gamma曲线show在工具上。
自动设置调试的节点数，亦可以手动直接调试gamma曲线，添加不同位置节点。
单位为1，单步的方式上移或者下移对应节点的数值。
导入之前调试好的gamma参数。
保存当前调试好的gamma参数。

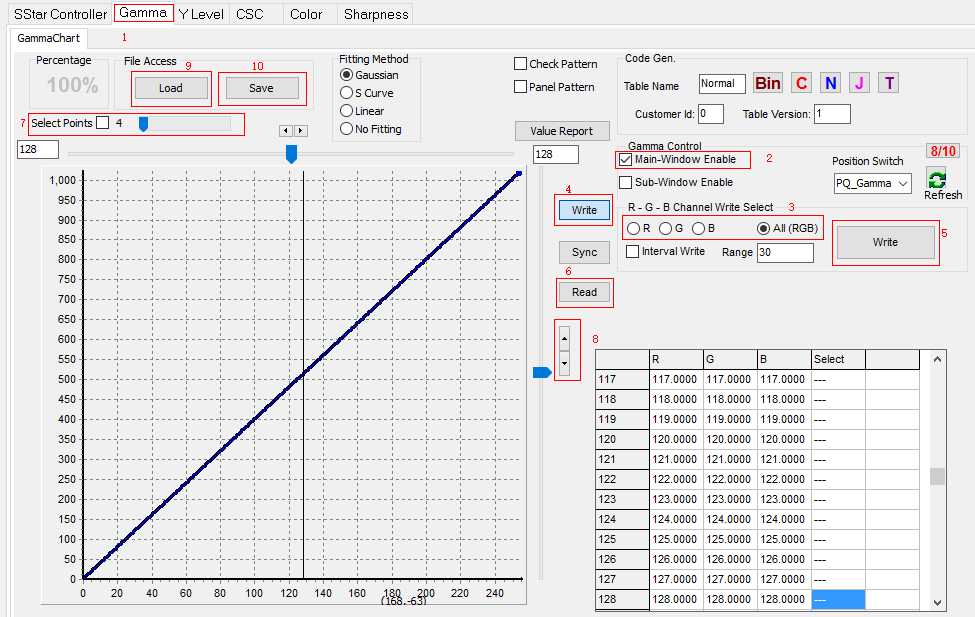

图2-1 Gamma调试界面

2.2. CSC¶

切换到CSC子页面
Reset把当前工具上的参数恢复为初始化值。
Download键用于把当前调试的界面参数写入板子端。
GenMatrixTbl按键将当前板子端的CSC table参数保存在工具根目录下的CSC_Parameter.txt文件，把文件拷贝到系统里，通过命令
```
echo CSC_Parameter.txt 100 > /sys/class/mstar/mdisp/pq
```
可以写入即时生效。

若需掉电重启生效，需要手动把CSC_Parameter.txt中的参数覆盖到pq.ini 文件中的如下对应位置即可。

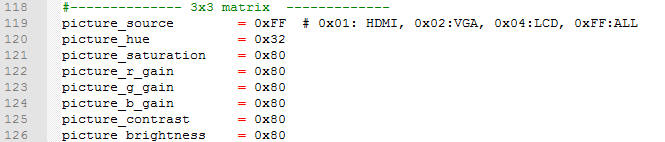

图2-2 pq.ini文件修改参数
Restore To UI Value用于读取板子端当前的数值并显示在工具界面上。
Save Setting用于保存当前工具的参数值。
Load Setting用于导入Save Setting保存的参数值并显示到工具界面上。
RGB bri对应RGB brightness
Sat即saturation，修改画面整体饱和度。
Hue修改画面整体色调。
RGB gain为White Balance gain。
Contrast修改画面整体对比度。

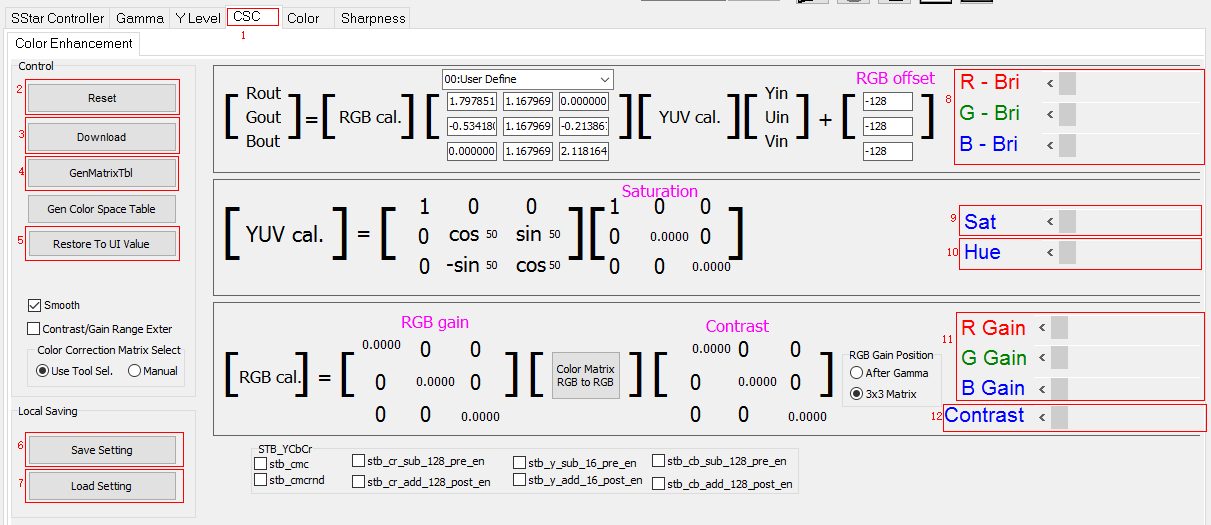

图2-3 CSC界面

2.3. Sharpness¶

勾上2D Peaking Enable使能sharpness功能。
Peaking_Bank_refresh会把当前HVB Band的参数设为默认值。
Save Peaking to file保存当前主板中的sharpness参数到本地目录下Sharp_Parameter.txt文件中，通过命令：
```
echo Sharp_Parameter.txt 8 > /sys/class/mstar/mdisp/pq
```
可以写入主板即时生效。

若需掉电重启生效，需要手动把CSC_Parameter.txt中的参数覆盖到pq.ini 文件中的如下对应位置即可。
Save Setting保存当前工具界面的参数到本地。
Load Setting 导入本地保存的参数，并显示在工具上，但是并未写入主板上。
调节H gain方向的B01、B02参数可以修改水平方向的sharpness强度。
调节H Coring中的B01、B02参数改善水平方向peaking调节产生的勾边。

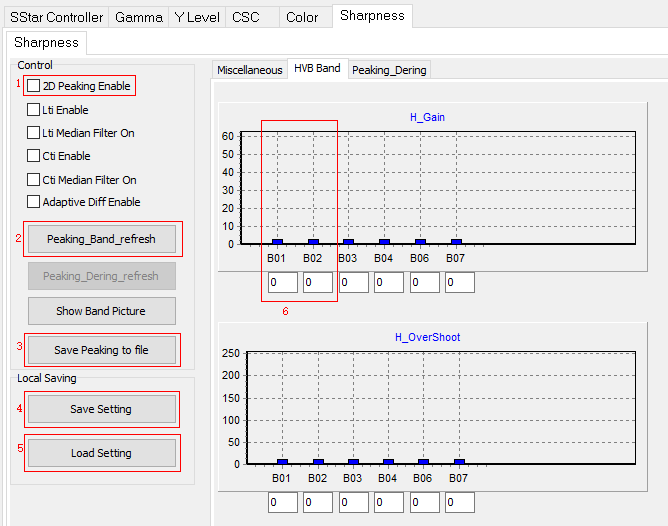

图2-4 Sharpness

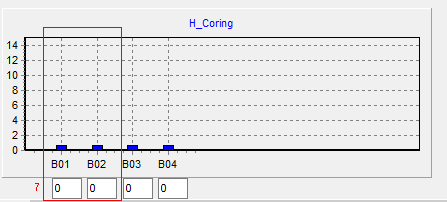

图2-5 H Coring

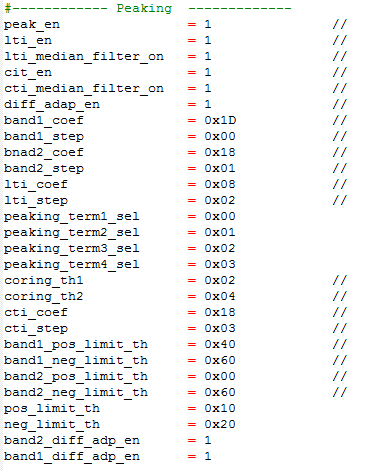

图2-6 Peaking Parameter

3. 补充说明¶

以上操作说明针对621Q平台，PQ工具部分未说明模块虽然可以操作，但是写入无效，调试的主要操作与模块请参考如上说明，若有补充再更新发出。
