SDK架构介绍

1. 模块介绍¶

表1-1

简称	全称	职责
SYS	System	实现 MI 系统初始化、内存缓冲池管理、各个模块之间数据流的管理
VDEC	Video Decoder	H264/H265/JPEG 视频解码器
DIVP	Deinterlace&Video Post Process Engine	DIVP Engine有两个主要的功能 ①对解码后数据进行格式转换 ②解码后数据进行缩放
VDISP	Vitrual Display	软件拼图
DISP	Display Engine	DISP对VDEC/DIVP 处理单元输出的图像做硬件拼图，并连同AO输出音频信号一起编码成HDMI/VGA/CVBS 输出信号的单元
VENC	Video Encoder	H264/H265/MotionJpeg编码器
AI	Audio Input Interface	I2S audio input采集单元
AO	Audio Output Interface	音频输出
GFX	Graphics Engine	Graphic Engine 提供对2D画图的基本硬件加速支援，降低CPU的负荷
FB	FrameBuffer	UI显示
HDMI	High Definition Multimedia Interface	HDMI/VGA标准输出

2. 软件架构¶

图2-1

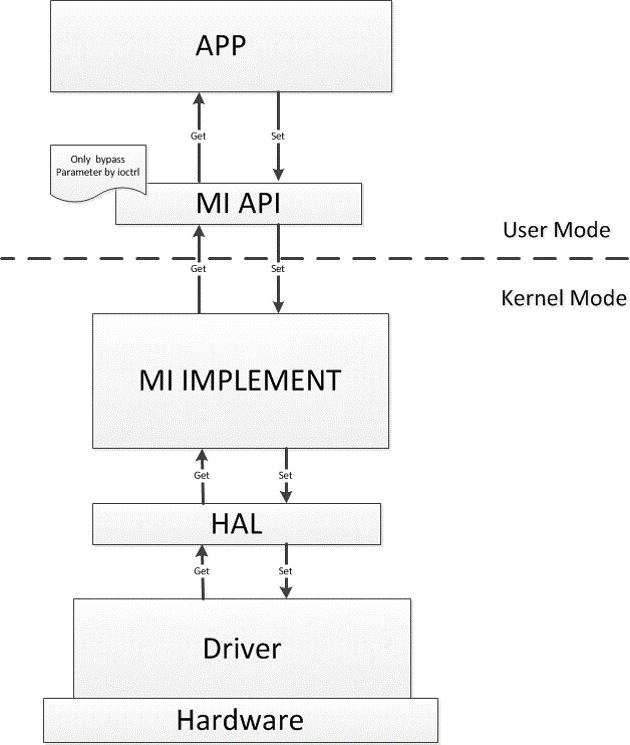

功能实现函数从上到下，分为：
- MI API层
- MI实现层
- Hal硬件抽象层
- Driver层和芯片硬件层
MI IMPLEMENT和HAL层以ko形式给出，MI API以lib库的形式给出。
SDK功能代码在Kernel层实现，减少从kernel到User mode来回调度，提高逻辑函数实现的效率。
对上层客户提供MI API的User Mode接口，用户层APP直接调用MI接口，即可调用到对应的MI功能。

3. SDK目录结构¶

表3-1

project	模块名	功能
	board	PCB板信息存放路径
	configs	预配置文件存放路径
	image	产生镜像文件的材料库和镜像文件存放处
	kbuild	kernel编译环境
	release	目标池，存放对外头文件，库文件和内核模块以及第三方库
SDK	Verify/feature	验证文件夹，里面存放模块单元测试和特性测试文件
SDK	Verify/demo	整体功能测试demo

4. 内存管理¶

详细参考Memory Layout介绍。

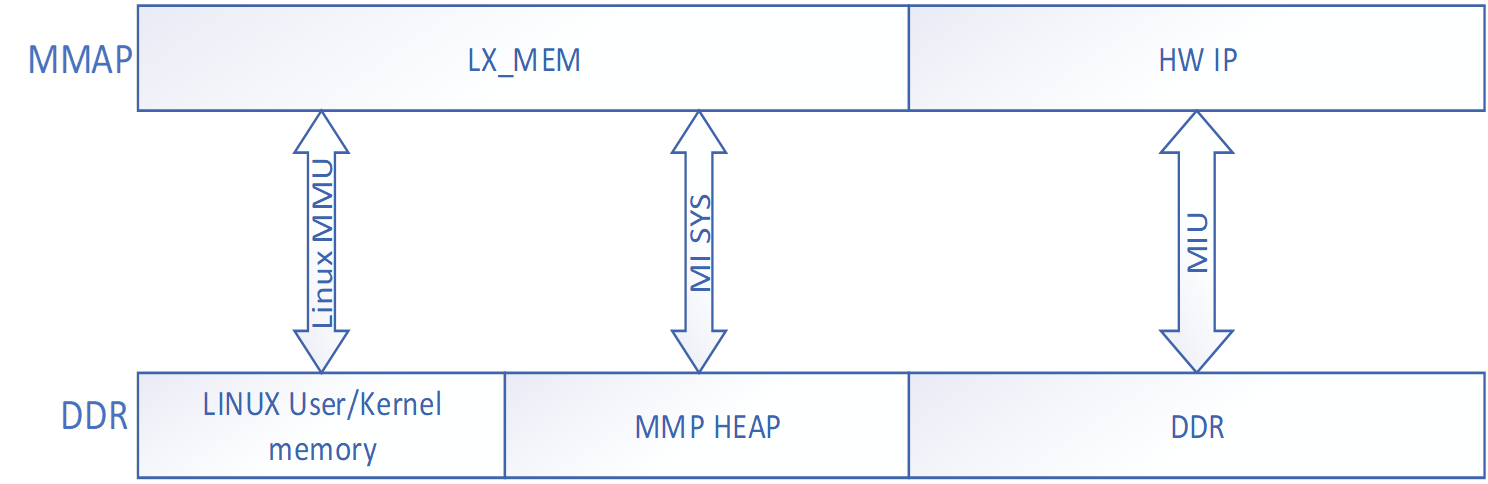

通过mmap.ini预留的内存
支持mma管理module内存，各个module从mma预留的size中分配

图4-1

环境变量设置预留内存用量：

/ # cat /proc/cmdline

console=ttyS0,115200 root=/dev/mtdblock2 rootfstype=squashfs ro init=/linuxrc LX_MEM=0xff00000 mma_heap=MMU_MMA,miu=0,sz=0x3800000 mma_heap=mma_heap_name0,miu=0,sz=0x1d00000 mma_memblock_remove=1

5. 基本概念¶

数据流
- 各个MI Module 可以看成是一个纯数据处理单元，数据流推送由MI SYS内部统一调度。输入数据流表示该数据单元的input数据，输出数据流表示该处理单元处理过的output数据。
控制流
- APP 对各个MI Module 数据处理过程进行参数控制的过程，比如设置MI_VDEC解码参数，启动停止MI_VDEC 通道，设置MI_VDEC通道输出端口之分辨率及format等

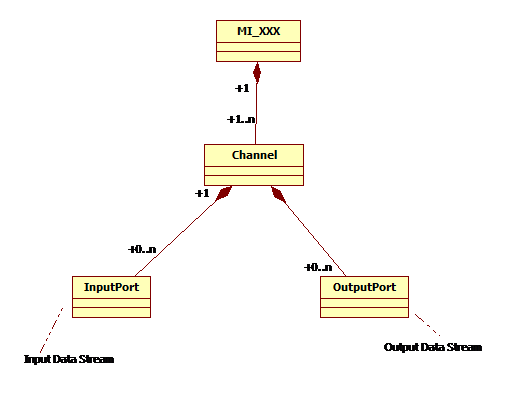

Channel（通道）
- 对于需要处理或者输出stream的MI模组，一个channel代表该MI 模组处理或者输出一路stream的分时复用的上下文（context）及相关控制流设定
- 对于可分时复用之模组如MI_VDEC, MI_DIVP, MI_DISP，可支援多个channel
Port（端口）
- Port分为2种
  - input port: channel输入数据流的位置
  - output port: channel输出数据流的位置。
- 一个channel可以有多个input port及多个output port.

  图5-1

6. NVR架构¶

6.1. NVR软件架构¶

图6-1

ai/ao/fb/hdmi都是相对独立的模块，不需要和其它模块串接。 nvr最重要的是解码显示流程，一般vdec->disp即可，某些流程还需要再串接一级divp，即vdec->divp->disp。

6.2. NVR常见数据流¶

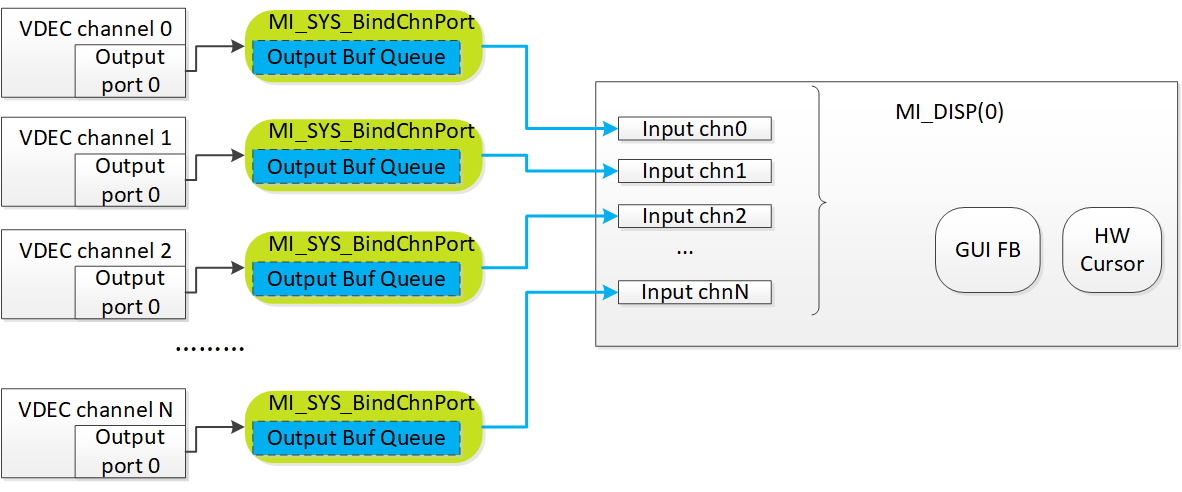

解码显示

vdec channel只有output，disp channel只有input，一般解码显示只需要将vdec chn绑定到disp chn即可，port口都为0。

图6-2
抓图

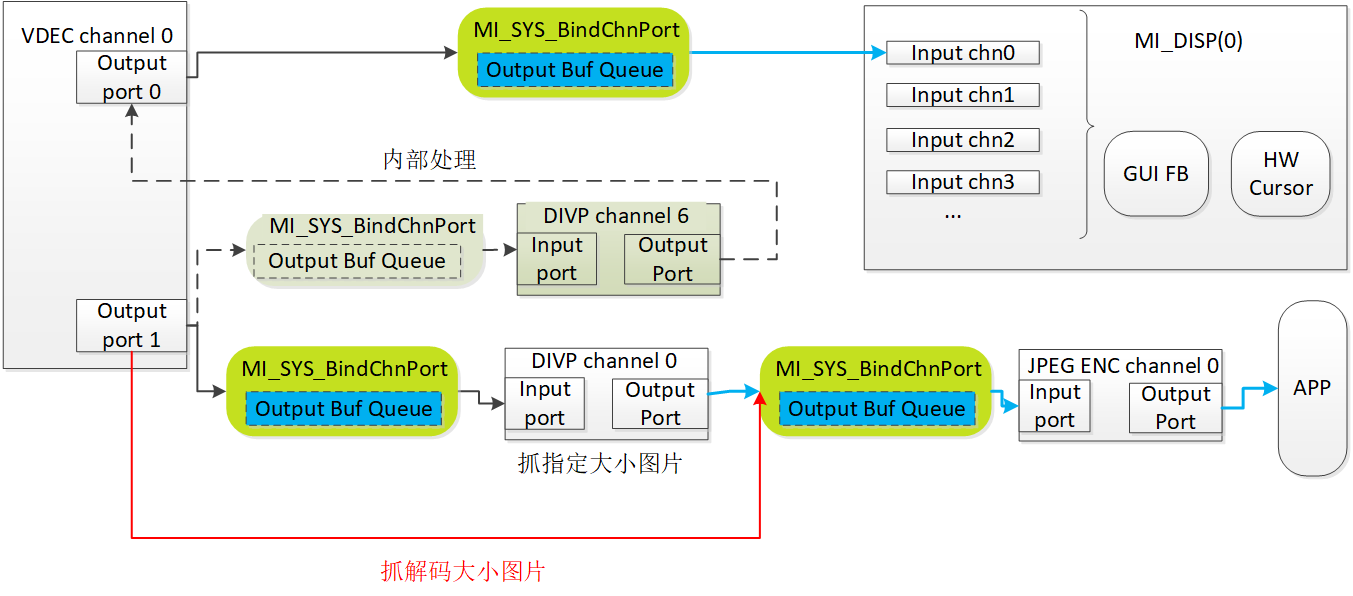

1. 由于vdec解码出来的图像往往是已经缩放到disp显示的size，不能满足抓图的需求，所以内部做了处理，创建divp chn6则代表要走抓图流程。
2. 默认会解码出原始size图像到port1，然后内部将port1缩小到disp size到port0，port0再绑定disp去显示。
3. port1的数据可以直接用于抓图，如果抓原始size图片可以直接port1绑定到venc。
4. 如果要抓指定size图片，可以将vdec port1先绑定一个divp做缩放，然后divp绑定venc编码成图片。
图6-3
PIP

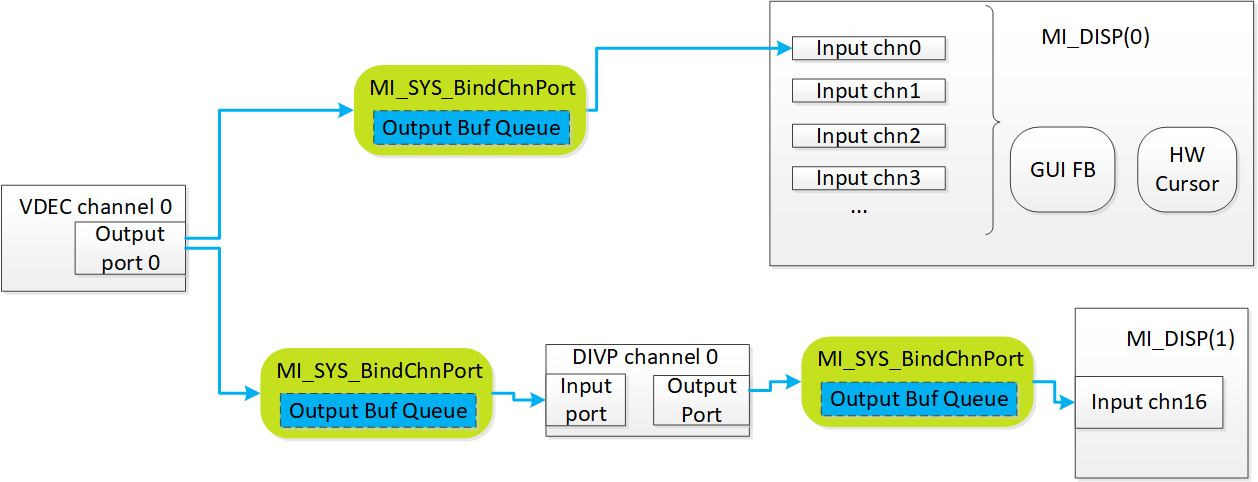

1. disp有两层layer，layer0 有16个chn，layer1有1个chn，用于PIP显示，通道号固定为16。
2. 由于一般PIP窗口都比较小，所以会直接从vdec chn绑定divp做缩放，然后divp绑定pip disp显示。
3. layer1永远在layer0之上，UI之下。
图6-4

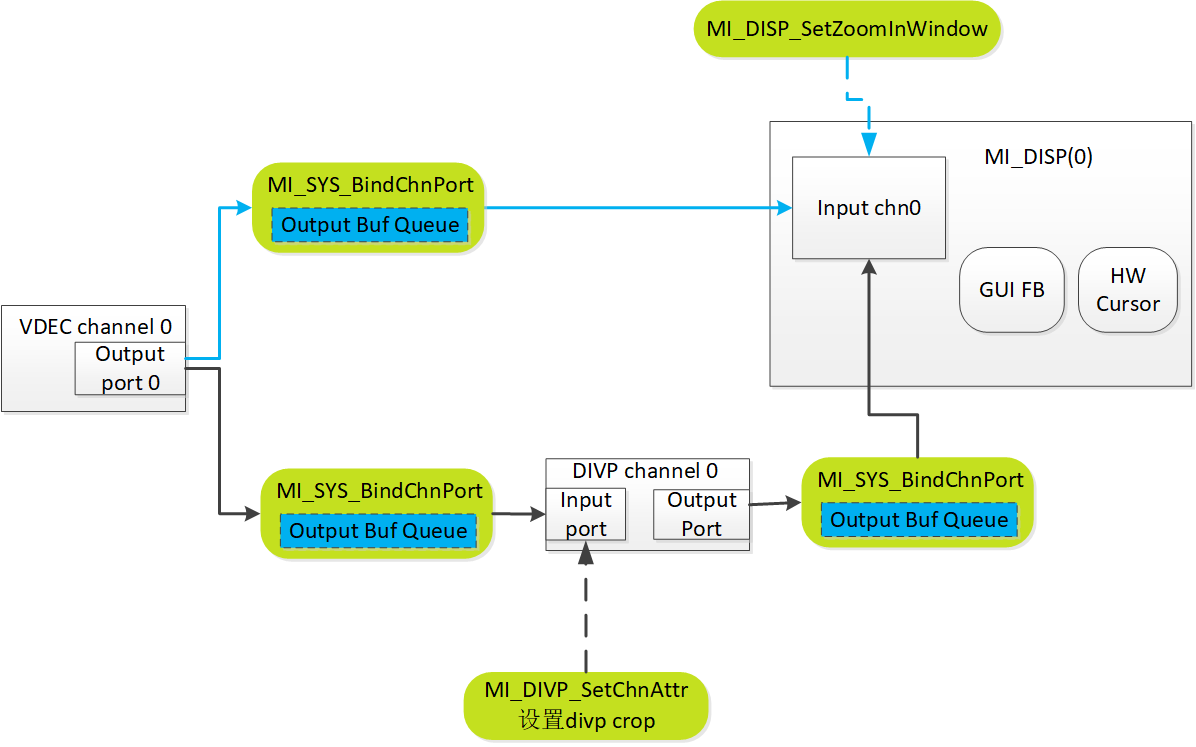

电子放大
1. divp和disp模块都可以做crop，走divp模块则会多耗一级内存和带宽。
2. disp窗口大于等于vdec size的情况下，只需在disp做crop即可，调用接口MI_DISP_SetZoomInWindow设置crop参数。
3. disp窗口小于vdec size的情况下，走disp crop则会对清晰度打折扣，这时可以让vdec出原图，绑定divp做crop，再divp绑定disp显示。
4. 但是divp有硬件限制，size最大只能到1920x1920，所以有些case不可避免还是会有清晰度的损失，比如400w码流到1080p显示。
图6-5

7. NVR api¶

参考各模块api介绍文档。

8. DEBUG方法¶

详细参考MI调试手册
